Eksantrik Mili Ölçüm Cihazları ve Hassasiyetleri

Eksantrik mili, motorun supap zamanlamasını kontrol eden kritik bir parçadır ve performans, verimlilik ile motor dayanıklılığı açısından büyük öneme sahiptir. Eksantrik mili üzerindeki aşınma, deformasyon veya tolerans sapmaları motorun çalışma verimliliğini doğrudan etkiler. Bu nedenle eksantrik mili ölçümleri, hem üretim hem de bakım süreçlerinde büyük bir öneme sahiptir.

Bu yazıda, eksantrik mili ölçüm cihazlarını, ölçüm yöntemlerini ve hassasiyetlerini detaylı şekilde ele alacağız.

1. Eksantrik Mili Ölçümünün önemi

Eksantrik mili ölçümleri, aşağıdaki nedenlerle kritik öneme sahiptir:

• Kam loblarının yükseklik ve profil kontrolü

• Yatak yüzeylerindeki ovalite ve çap sapmalarının tespiti

• Eksantrik milinin düzgün dönüp dönmediğinin kontrolü

• Supap zamanlamasının ve motor veriminin korunması

Doğru ölçüm, motorun performans kaybı yaşamadan uzun süre çalışmasını sağlar ve ciddi arızaların önüne geçer.

2. Ölçüm Cihazları ve Kullanım Alanları

Eksantrik mili ölçümlerinde kullanılan cihazlar genellikle yüksek hassasiyetli ve özel motor toleranslarına uygun şekilde tasarlanmıştır. Başlıca cihazlar şunlardır:

a) Mikrometreler

• Kam lobları, yatak çapları ve eksantrik milinin genel ölçümleri için kullanılır.

• Hassasiyet: ±0,01 mm seviyesinde

• Avantaj: Kolay kullanım ve yüksek doğruluk

b) Kumpaslar

• Dış ve iç çap ölçümleri, eksantrik mili boy ve çap kontrolü için uygundur.

• Hassasiyet: ±0,02 mm civarında

• Dezavantaj: Çok ince yüzey deformasyonlarını tespit etmede sınırlıdır

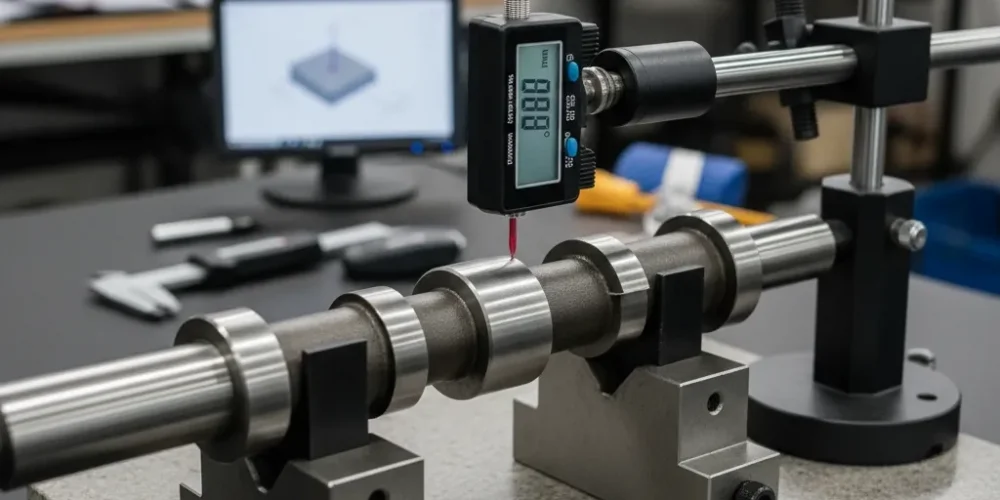

c) Dial Göstergeler (Dial Indicator)

• Eksantrik milinin ovalite, eksantrik kayma ve bükülme kontrolünde kullanılır.

• Hassasiyet: ±0,01 mm veya daha hassas

• Kullanım: Mil yatakları üzerine yerleştirilerek dönme sırasında sapma ölçülür

d) Profil Projektörleri

• Kam lobu profillerinin ölçümü için kullanılır

• Kam açısı, lob yüksekliği ve eğimi hassas şekilde tespit edilir

• Hassasiyet: ±0,005 mm seviyesine kadar

e) 3D Ölçüm Cihazları ve CMM (Coordinate Measuring Machine)

• Modern ölçüm yöntemlerinde, eksantrik mili geometrisinin tamamı 3 boyutlu olarak ölçülür

• Yüksek hassasiyetli, dijital veri ile raporlama yapılabilir

• Hassasiyet: ±0,002 mm seviyelerine kadar

3. Ölçüm Parametreleri

Eksantrik mili ölçümlerinde dikkat edilen temel parametreler şunlardır:

1. Kam Lobi Yüksekliği ve Profil Açısı

   • Supap açılma ve kapanma zamanlaması için kritik

   • Profildeki deformasyon motor performansını doğrudan etkiler

2. Yatak Çapı ve Ovalite

   • Yatak yüzeyinde ovalite veya çap sapması, sürtünmeyi ve aşınmayı artırır

   • Milin serbest dönmesini engelleyebilir

3. Eksantrik Mili Bükülme veya Kayma

   • Milin eksenel veya radyal sapmaları, supap zamanlamasını bozar

   • Dial göstergeler ile ölçülür

4. Yüzey Pürüzlülüğü

   • Kam lobları ve yatak yüzeyindeki pürüzler yağ filmi kalınlığını etkiler

   • Aşırı pürüzlü yüzeyler sürtünmeyi artırır ve aşınmayı hızlandırır

4. Ölçüm Hassasiyetinin Önemi

Eksantrik mili ölçümlerinde hassasiyet, motor performansı ve ömrü için kritik bir faktördür. Düşük hassasiyetli ölçümler şunlara yol açabilir:

• Kam loblarının yanlış değerlendirilmesi

• Yatak veya lob aşınmalarının gözden kaçması

• Supap zamanlaması hataları ve yakıt verimliliği kaybı

Yüksek hassasiyetli ölçümler, bu sorunları önler ve eksantrik mili montajı, bakım veya üretim süreçlerinde güvenilir sonuç sağlar.

5. Ölçüm Sürecinde Dikkat Edilmesi Gerekenler

Eksantrik mili ölçümü sırasında dikkat edilmesi gereken noktalar şunlardır:

1. Cihaz Kalibrasyonu

   • Tüm ölçüm cihazları düzenli olarak kalibre edilmelidir

   • Kalibrasyon eksikliği ölçüm hatalarına yol açar

2. Yüzey Temizliği

   • Mil yüzeyi ve yataklar ölçüm öncesi temizlenmelidir

   • Yağ ve tortu, ölçüm sonuçlarını etkileyebilir

3. Doğru Pozisyonlama

   • Dial göstergeler veya mikrometreler mil üzerinde doğru pozisyonda olmalıdır

   • Milin dönme ekseni referans alınmalıdır

4. Sıcaklık ve Çevresel Faktörler

   • Metal parçalar sıcaklığa bağlı olarak genleşir

   • Ölçümler ideal ortam sıcaklığında yapılmalıdır

6. Sonuç

Eksantrik mili, motor performansını ve dayanıklılığını doğrudan etkileyen kritik bir parçadır. Bu nedenle ölçümleri yüksek hassasiyetle yapmak, deformasyon, aşınma ve tolerans sapmalarını tespit etmek motorun verimli çalışmasını sağlar. Mikrometre, dial göstergeler, profil projektörleri ve 3D ölçüm cihazları, eksantrik mili ölçümlerinde kullanılan temel araçlardır. Hassasiyet, ölçüm kalitesini ve motor güvenliğini belirleyen en önemli faktördür.

Doğru ölçüm teknikleri ve cihaz kullanımı, eksantrik mili ömrünü uzatır ve motor arızalarının önüne geçer.
