Krank Yataklarında Ölçüm ve Kontrol Yöntemleri

Krank yatakları, motorun en kritik bileşenlerinden biridir ve krank milinin dengeli ve sorunsuz dönmesini sağlayarak motorun verimli çalışmasını garanti eder. Yatakların doğru ölçümü ve kontrolü, hem motor performansını korumak hem de olası arızaları önceden tespit etmek için hayati öneme sahiptir. Özellikle aşınma, deformasyon veya yağlama sorunlarına bağlı olarak yatak toleranslarında değişiklikler meydana gelebilir. Bu nedenle doğru ölçüm ve kontrol yöntemleri uygulanmalıdır.

1. Ölçümün Önemi

Krank yataklarının ölçümü, yatak yüzeylerinin ve yatak yuvalarının toleranslarının belirlenmesini sağlar. Motor üreticileri, yatak ve krank mili arasında belirli bir yağ boşluğu (clearance) bırakır. Bu boşluk, motor yağının yatak yüzeyleri arasında koruyucu bir film oluşturmasını sağlar.

• Yanlış ölçüm yapılırsa: Yağ filmi düzgün oluşmaz, sürtünme artar ve yatak aşınması hızlanır.

• Doğru ölçüm yapılırsa: Yataklar gerektiğinde değiştirilebilir veya yeniden işlenebilir, motor güvenli ve verimli çalışır.

2. Temel Ölçüm Yöntemleri

Krank yataklarında ölçüm ve kontrol için çeşitli yöntemler kullanılmaktadır. Bunlar hem motor söküldüğünde hem de bazı durumlarda motor çalışırken uygulanabilir.

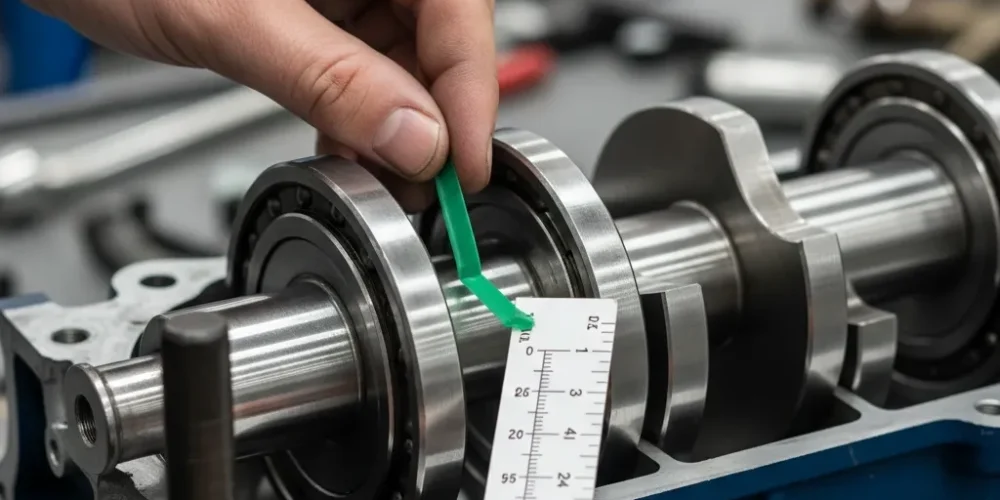

a) Plastik şerit (Plastigage) Yöntemi

• En yaygın ve pratik ölçüm yöntemlerinden biridir.

• Yatak kapakları çıkarılır ve plastigage şerit yatak yüzeyine yerleştirilir.

• Krank mili kapaklarla sıkıldığında şerit ezilir ve genişliği ölçülerek yağ boşluğu belirlenir.

• Avantajı: Basit, hızlı ve özel ölçüm cihazı gerektirmez.

• Dezavantajı: Yalnızca statik ölçüm sağlar ve çok hassas toleranslar için sınırlıdır.

b) Mikrometre ve Çap Ölçer Kullanımı

• Krank mili çapı ve yatak yuvalarının ölçümü için mikrometre ve iç çap ölçerler kullanılır.

• Krank mili ovalitesi veya yatak yuvasının deformasyonu tespit edilebilir.

• Bu yöntem, özellikle yatak değişiminde veya yeniden işleme öncesinde kritiktir.

c) Dial Gauge (Çizelge Göstergesi) ile Ölçüm

• Krank milinin yatak içinde hareket miktarını (play/oynatma) ölçmek için kullanılır.

• Motor sökülmeden veya kısmi söküm sonrası ölçüm yapılabilir.

• Bu yöntem, titreşim veya yatak boşluğunun dinamik analizi için uygundur.

d) Ultrasonik veya Manyetik Ölçüm Yöntemleri

• Yüksek hassasiyet gerektiren durumlarda ultrasonik veya manyetik sensörler kullanılarak yatak yüzeyindeki boşluk ve deformasyon ölçülebilir.

• Genellikle modern üretim ve bakım tesislerinde tercih edilir.

3. Kontrol Süreçleri

Ölçümden sonra kontroller şu aşamaları içerir:

1. Yatak boşluğunun kontrolü: Ölçülen yağ boşluğu, üretici tarafından belirlenen değerlerle karşılaştırılır.

2. Ovalite ve deformasyon kontrolü: Krank mili çapının her noktası ve yatak yuvası yüzeyi ölçülerek sapmalar tespit edilir.

3. Yüzey pürüzlülüğü ve hasar kontrolü: Çizikler, yanma izleri veya çukurlaşmalar gözle veya mikroskop ile incelenir.

4. Yağ kanalları kontrolü: Yağ akışının yeterli olduğundan emin olmak için kanallar temizlenir ve tıkanıklık olup olmadığı kontrol edilir.

Bu kontroller, yatak arızalarını erken aşamada tespit etmeye ve motorun güvenli çalışmasını sağlamaya yardımcı olur.

4. Ölçüm ve Kontrolün Önemi

Krank yataklarının doğru ölçümü ve kontrolü:

• Motor performansını korur: Doğru yağ boşluğu sayesinde sürtünme minimumda kalır ve motor gücü kayıpsız iletilir.

• Aşınmayı azaltır: Zamanında tespit edilen deformasyon veya boşluk, yatak yüzeyinin zarar görmesini önler.

• Yakıt verimliliğini artırır: Sürtünme ve enerji kaybı azalır.

• Erken müdahaleye olanak tanır: Yatak değişimi veya yeniden işleme ihtiyacı önceden planlanabilir.

5. Uzman Uygulaması ve Dikkat Edilmesi Gerekenler

Krank yatakları ölçüm ve kontrolü, hassas ölçüm cihazları ve tecrübe gerektirir. Dikkat edilmesi gerekenler:

• Ölçümlerin temiz ve yağsız yüzeylerde yapılması

• Kullanılan aletlerin kalibrasyonunun doğru olması

• Ölçümlerin üretici toleranslarına göre değerlendirilmesi

• Motor söküm sırasında yüzeylere zarar vermemek

Yanlış ölçüm, yanlış değerlendirme ve hatalı montaj motorun tüm bileşenlerinde zincirleme arızalara yol açabilir.

Sonuç

Krank yataklarında ölçüm ve kontrol, motorun sağlıklı çalışması, performansın korunması ve uzun ömürlü olmasını sağlamak için kritik bir adımdır. Plastigage, mikrometre, dial gauge ve modern sensör yöntemleri ile yapılan ölçümler, yatak boşluğu, ovalite ve yüzey hasarlarını tespit etmeye olanak tanır. Düzenli kontrol ve hassas ölçüm, erken müdahaleyi sağlar ve motor arızalarının önüne geçer.
